tdk貼片電容命名規則代碼對照表:

TDK是Tokyo Denkikagaku Kogyo K.K的簡稱。是日本的一個品牌。TDK貼片電容命名規則的參數一般由系列名稱，體積，材質，電壓，容量，誤差，包裝組成。

例如：C3216X5R1A107M160AC
1、系列名稱：字母C表示

2、尺寸體積是由公制表示：0603=0201 1005=0402 1608=0603 2012=0805 3216=1206 3225=1210 4532=1812

3、溫度特性：CH、COG、JB、JF、X7R、X5R、Y5V

4、額定電壓:   0G=4V 0J=6.3V 1A=10V 1C=16V 1E=25V 1V=35V 1H=50V 1N=75V 2A=100V 2E=250V 2J=630V 3A=1KV 3D=2KV

5、標稱電容(pF):

電容量以pF(微微法拉)為單位，并用三個文字表示。最初兩個文字表示電容的第一位和第二位有效數字。第三個文字表示接在有效數字后的零的個數。含有小數點時用R表示。
（例）0R5 = 0.5pF 101 = 100pF 225 = 2,200,000pF = 2.2μF

電容容差：B ±0.10pF C ±0.25pF D ±0.50pF F ±1% G ±2% J ±5% K ±10% M ±20%

產品厚度： 020 0.20 mm 、 030 0.30 mm 、050 0.50 mm 、060 0.60 mm 、 080 0.80 mm  、085 0.85 mm 、 115 1.15 mm 、125 1.25 mm 、 130 1.30 mm 、 160 1.60 mm、 200 2.00 mm 、 230 2.30 mm  、250 2.50 mm 、 280 2.80 mm  、320 3.20 mm

包裝形式：A 178mm卷筒、 4mm間距 B 178mm卷筒、 2mm間距 K 178mm卷筒、 8mm間距

9、特殊指定代碼：A、 B、 C 本公司內部管理符號

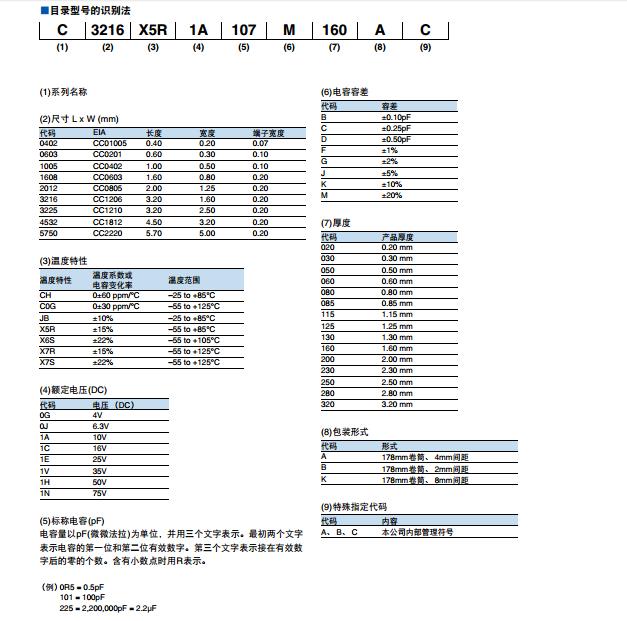

tdk貼片電容命名規則對照表:
